品牌 | 廣皓天 | 產地 | 國產 |
---|
額定頻率范圍 | 1~600Hz | 臺面尺寸 | (W)500×(D)500(可定制) |
---|
儀器類型 | 電動振動臺 | 最大加速度 | 20g |
---|
最大試驗負載 | 50(可定制)kg | 振動方向 | 三軸 |

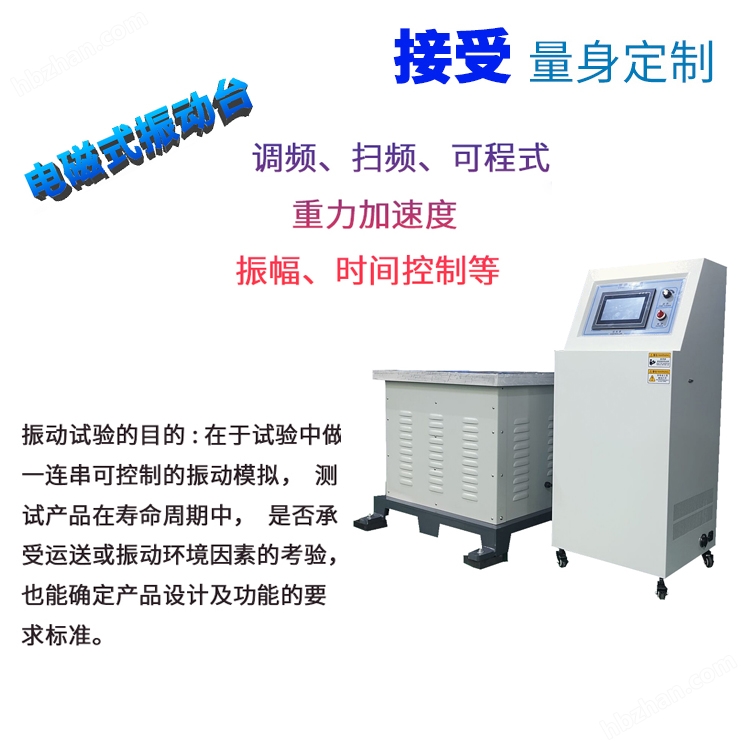

左右前后震動臺 高頻電磁振動XYZ
工作原理
電磁式振動臺主要依據電磁感應原理工作。其內部的電磁線圈通電后產生磁場,該磁場與振動臺臺面或承載的汽車零部件中的磁性材料相互作用,從而產生可控的振動,以此模擬汽車在行駛過程中所受到的各種振動,如路面顛簸、發動機震動等.



左右前后震動臺 高頻電磁振動XYZ
規格參數:
速 度:150-300RPM(轉/分鐘)
振動方式:往復式(回轉式)
振幅(P-P):25.4mm(1英寸)符合ISTA/EN71運輸標準
載 重:300LBS
有效臺面(L×W):1.20×1.30
時間設定范圍:0.1秒~999.99小時
啟動時間限定:0~15秒
電機功率:3HP
調速方式:直流調速或交流變頻調速
電 源:220V50/60HZ或380V50/60HZ




結構組成
臺體:是振動臺的主體結構,通常由高強度的金屬材料制成,具有良好的剛性和穩定性,其設計需考慮振動的頻率、振幅和負載能力等因素,臺面上一般會安裝固定試件的夾具或螺栓孔.
勵磁線圈:產生磁場的關鍵部件,通常由銅導線繞制而成,其匝數、線徑和電流大小等參數會影響磁場的強度和穩定性,進而影響振動臺的性能.
動圈:振動臺的運動部件,一般由銅導線繞制在輕質的骨架上而成,當勵磁線圈產生磁場時,動圈會在電磁力的作用下產生運動,從而帶動臺面產生振動,動圈的質量、電感和電阻等參數會影響振動臺的頻率響應和動態特性.
導向裝置:用于保證動圈在運動過程中的直線性和穩定性,常采用空氣彈簧、直線導軌或滾珠絲杠等結構,以減少動圈的摩擦和晃動,其精度和可靠性對振動臺的性能和壽命有著重要影響.
控制系統:作為電磁式振動臺的核心部分,用于控制振動臺的頻率、振幅和波形等參數,通常由控制器、功率放大器和傳感器等組成.
冷卻系統:由于電磁式振動臺在工作過程中會產生大量熱量,因此需要配備冷卻系統來保證設備的正常運行,一般采用風冷或水冷方式,通過散熱片、風扇或水泵等設備將熱量散發出去
